Vì Sao Tường AAC Có Thể Xuất Hiện Vết Nứt? Hiểu Đúng Để Phòng Ngừa Từ Đầu

Cập nhật: 08/2026  ·  Biên soạn bởi đội kỹ thuật Càn Thanh

1. Bản chất của vết nứt: khi ứng suất kéo vượt ngưỡng

Phần lớn vết nứt trong vật liệu xây hình thành theo một nguyên lý chung: khi ứng suất kéo bên trong lớn hơn khả năng chịu kéo của vật liệu, vết nứt có thể xuất hiện. Bê tông và các vật liệu gốc xi măng vốn chịu nén rất tốt nhưng chịu kéo hạn chế - và AAC, với cấu trúc rỗng nhẹ, có khả năng chịu kéo đặc trưng của nhóm bê tông nhẹ.

Điều đó có nghĩa: các chuyển động co - giãn của tường (do mất nước hoặc thay đổi nhiệt độ), nếu bị cản trở, có thể làm tích tụ ứng suất và xuất hiện vết nứt mảnh. Ba yếu tố thường gặp tạo ra chuyển động đó là co ngót khô, giãn nở nhiệt và đặc tính hút nước của AAC. Cùng phân tích từng yếu tố kèm số liệu bên dưới.

Có thể hình dung đơn giản: tường giống một tấm vật liệu luôn “thở” theo môi trường - phồng lên khi ẩm và nóng, co lại khi khô và lạnh. Nếu tấm ấy quá dài, bị giữ cứng hai đầu, hoặc lớp ngoài khô nhanh hơn lớp trong, ứng suất có thể tập trung và hình thành vết nứt tại vị trí yếu. Hiểu được điều này, ta thấy chống nứt không phải là làm tường “cứng hơn”, mà là cho tường chỗ để co giãn và giữ cho các lớp khô đều nhau.

2. Yếu tố 1 - Co ngót khô (drying shrinkage)

Sau khi thi công, gạch AAC và lớp vữa/bả dần mất nước ra môi trường và co lại. Độ co ngót khô của khối xây thường vào khoảng 0,1–0,6‰ tùy độ ẩm, với hệ số co ngót ẩm xấp xỉ 9 ppm cho mỗi 1% thay đổi độ ẩm. Co ngót diễn ra mạnh nhất trong giai đoạn đầu - chính vì vậy nhà mới xây hay xuất hiện vết rạn trong vài tháng đầu.

3. Yếu tố 2 - Giãn nở nhiệt

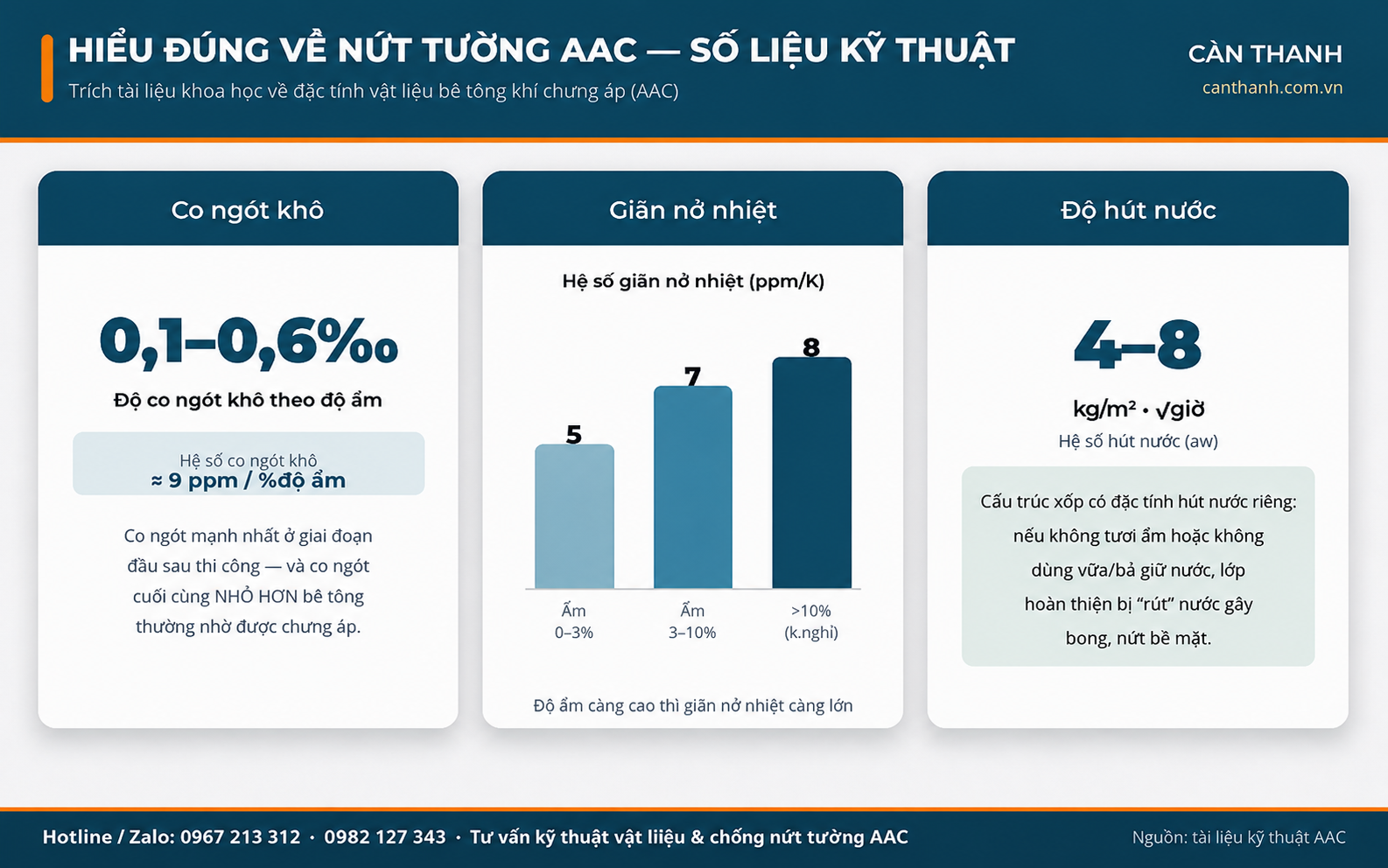

Như mọi vật liệu, tường AAC nở ra khi nóng và co lại khi lạnh. Mức giãn nở phụ thuộc độ ẩm của vật liệu, với hệ số giãn nở nhiệt khoảng 5-8 ppm/K (xem biểu đồ ở trên): khoảng 5 ppm/K khi khô (độ ẩm 0–3%), tăng lên 7 và tới 8 ppm/K khi độ ẩm cao.

Con số nghe nhỏ, nhưng hãy nhân với chiều dài tường và biên độ nhiệt: một bức tường dài vài mét, phơi nắng tây, chênh nhiệt ngày - đêm hàng chục độ, sẽ giãn - co một lượng đủ để tích tụ ứng suất. Khi lượng chuyển động đó bị “giữ cứng” bởi cột, dầm ở hai đầu, nguy cơ xuất hiện vết nứt sẽ tăng - thường gặp ở dạng nứt ngang hoặc nứt dọc theo mạch.

Đây chính là lý do kỹ thuật của khe co giãn: với các mảng tường dài, có thể tham khảo phương án chia khe ở khoảng cách khoảng 6m, tùy điều kiện công trình và chỉ dẫn thiết kế, để mỗi đoạn tường có chỗ “nhả” chuyển động nhiệt thay vì dồn ứng suất tới mức nứt. Đó là giải pháp phòng ngừa hiệu quả nhất và rẻ nhất - làm từ khâu thiết kế.

4. Yếu tố 3 - Độ hút nước cao hơn  (cấu trúc xốp)

Cấu trúc bọt khí khiến AAC có khả năng hút nước cao hơn một số vật liệu xây thông thường, với hệ số hút nước khoảng 4–8 kg/m²·√giờ. Đặc điểm này cần được lưu ý ở khâu hoàn thiện: khi tô hoặc bả trực tiếp lên nền khô, nền AAC có thể hút nước từ lớp vữa/bả quá nhanh, khiến lớp này thiếu nước để đóng rắn đúng cách, co ngót mạnh và nứt.

Giải pháp không nằm ở việc đổi vật liệu, mà ở cách thi công: làm ẩm nền bằng phun sương (không tưới sũng) trước khi tô/bả, và dùng vữa/bả có khả năng giữ nước tốt, tương thích với nền bê tông nhẹ.

5. Yếu tố 4 - Tương tác giữa các vật liệu khác nhau

Trong một công trình, tường AAC thường tiếp giáp với cột, dầm bê tông cốt thép hoặc gạch nung. Mỗi vật liệu có mức co ngót và giãn nở khác nhau, nên tại ranh giới hai vật liệu dễ phát sinh ứng suất và nứt dọc theo đường tiếp giáp. Vì vậy, các vị trí giao nhau cần được thiết kế liên kết và xử lý tiếp giáp phù hợp; giải pháp cụ thể phụ thuộc từng vị trí cột, dầm, sàn và chỉ dẫn thiết kế.

6. Vậy có nên lo lắng không?

Không cần quá lo lắng nếu hiểu đúng và xử lý đúng kỹ thuật. Cả bốn yếu tố trên đều là đặc tính vật lý đã được nghiên cứu và lượng hóa, không phải sự cố ngẫu nhiên. Điều đó cũng có nghĩa là có thể chủ động hạn chế đáng kể: bố trí khe co giãn để “nhả” chuyển động nhiệt, làm ẩm nền và chọn vữa có khả năng giữ nước phù hợp với nền AAC, thi công và bảo dưỡng đúng để hạn chế co ngót lớp hoàn thiện.

Xem cách phòng ngừa từ gốc: khe co giãn cho tường AAC  và  thi công AAC đúng kỹ thuật để không nứt.  Nếu đã nứt: đánh giá mức độ nứt AAC có nguy hiểm không.

7. Câu hỏi thường gặp (FAQ)

Gạch AAC có bị nứt không?

Có thể, như mọi loại tường. Nhưng phần lớn là nứt bề mặt do co ngót, giãn nở nhiệt hoặc kỹ thuật hoàn thiện - kiểm soát và xử lý được, không phải lỗi chất lượng gạch.

Vết nứt có đồng nghĩa tường AAC kém bền hơn tường gạch thông thường không?

Không. Cường độ chịu kéo thấp và hút nước cao là đặc tính của bê tông nhẹ, có cách bù trừ. Độ co ngót cuối của AAC thậm chí nhỏ hơn bê tông thường nhờ chưng áp.

Vì sao tường mới xây có thể xuất hiện vết nứt trong những tháng đầu?

Vì co ngót khô diễn ra mạnh nhất ở giai đoạn đầu khi vật liệu còn mất nước. Sau khi ổn định, hiện tượng này giảm hẳn.

Làm sao giảm nứt do độ hút nước của AAC?

Làm ẩm nền bằng phun sương trước khi tô/bả (không tưới sũng) và dùng vữa/bả giữ nước tốt, tương thích với nền bê tông nhẹ.

Tường hướng tây có dễ nứt hơn không?

Có xu hướng như vậy, vì chênh nhiệt ngày - đêm lớn làm giãn nở nhiệt mạnh hơn. Với các mảng tường dài phơi nắng, bố trí khe co giãn hợp lý là cách phòng ngừa quan trọng.

Số liệu co ngót, giãn nở nêu trong bài lấy từ đâu?

Từ tài liệu kỹ thuật về đặc tính vật liệu bê tông khí chưng áp (AAC): co ngót khô 0,1-0,6‰, giãn nở nhiệt 5-8 ppm/K theo độ ẩm, hút nước 4-8 kg/m²·√giờ.
