Tường xây bằng gạch AAC nhẹ hơn tường gạch đất sét nung khoảng ba lần: khối lượng thể tích khô chỉ 450 - 650 kg/m³ so với xấp xỉ 1.700 kg/m³ của gạch nung. Ở nhà xưởng - nơi tường bao chạy dài hàng trăm mét và thường nằm trên nền đất yếu - phần tĩnh tải giảm được truyền thẳng xuống khung thép và móng, cho phép giảm tiết diện móng, giảm số lượng hoặc chiều dài cọc và giảm thép kết cấu. Đây là khoản tiết kiệm thường lớn hơn nhiều lần so với chênh lệch đơn giá viên gạch. Bài viết phân tích cơ chế, cách ước lượng khoản tiết kiệm và các lưu ý kỹ thuật khi khai thác lợi thế này.

Tĩnh tải (dead load) là trọng lượng bản thân của kết cấu và các bộ phận cố định - trong đó tường bao và tường ngăn chiếm một phần đáng kể. Ở nhà dân dụng, phần tải này nhỏ và ít ảnh hưởng đến chi phí. Nhưng nhà xưởng thì khác hẳn: tường bao thường cao 6 - 12 m và chạy dài hàng trăm mét, nên tổng diện tích tường lên tới vài nghìn mét vuông.

Khi diện tích tường lớn như vậy, mỗi kilôgam trên một mét vuông tường được nhân lên hàng nghìn lần. Chênh lệch khối lượng vật liệu vì thế không còn là con số nhỏ mà trở thành hàng trăm tấn tải trọng - tác động trực tiếp lên phương án móng và kết cấu khung. Điều này càng nghiêm trọng ở các khu công nghiệp ven biển và vùng đồng bằng, nơi nền đất yếu khiến chi phí xử lý nền và cọc rất nhạy với tải trọng.

Sai lầm phổ biến khi chọn vật liệu tường là chỉ so đơn giá viên gạch, mà bỏ quên chi phí kết cấu đi kèm trọng lượng của nó. Một viên gạch rẻ hơn nhưng nặng gấp ba có thể kéo theo móng và khung đắt hơn nhiều.

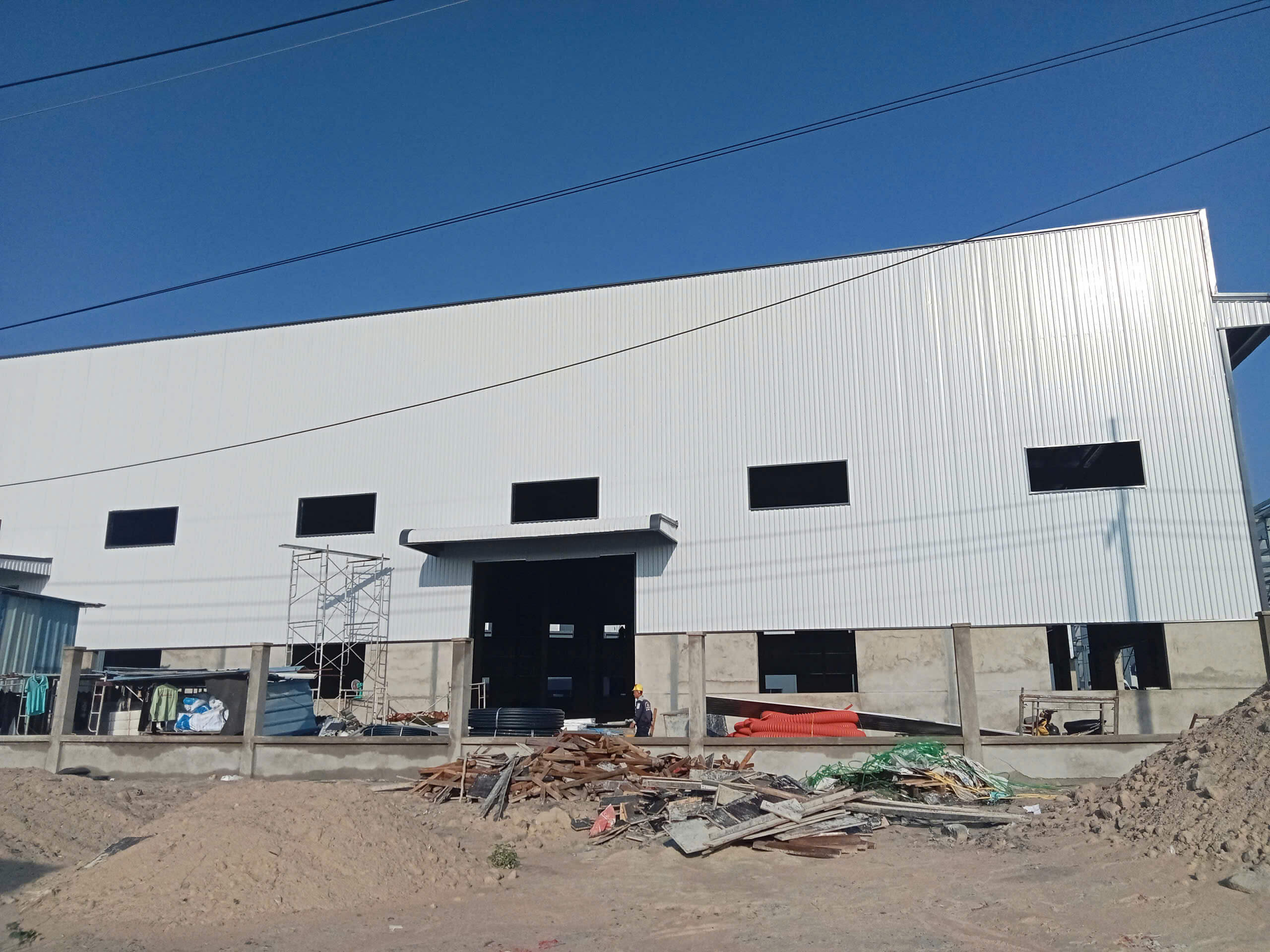

Diện tích tường bao lớn của nhà xưởng - nơi mỗi kg/m² được nhân lên hàng nghìn lần.

Gạch AAC được sản xuất từ xi măng, vôi, cát và chất tạo khí, chưng áp ở áp suất cao tạo cấu trúc lỗ khí li ti đồng đều. Chính hệ bọt khí này khiến khối lượng thể tích khô chỉ còn 450 – 650 kg/m³ (cấp D450 – D650), trong khi vẫn giữ được độ đặc chắc đủ để hoàn thiện bề mặt và treo thiết bị bằng phụ kiện chuyên dụng - khác với panel rỗng.

Khô để phân cấp, ẩm để tính tải: Một lưu ý quan trọng khi tính toán: 450 – 650 kg/m³ là khối lượng thể tích khô dùng để phân cấp sản phẩm (ví dụ cấp D550). Khi xác định tĩnh tải thiết kế, kỹ sư nên dùng khối lượng thể tích ở trạng thái ẩm cân bằng - với tấm/khối AAC vào khoảng 700 – 750 kg/m³ - để thiên về an toàn. Các bảng tải trọng dưới đây trình bày cả giá trị khô (phân loại) lẫn giá trị tính toán kể cả độ ẩm, nhằm không hạ thấp tĩnh tải thực tế.

Bảng 1 - Khối lượng thể tích khô các vật liệu xây tường. AAC là vật liệu nhẹ nhất trong nhóm.

Không có "một con số" tải trọng tường cố định, vì tải trọng bản thân của mỗi mét vuông tường phụ thuộc vào độ dày và cấp khối lượng thể tích. Có thể tính nhanh theo công thức: tải trọng tường (kg/m²) = khối lượng thể tích (kg/m³) × độ dày tường (m). Bảng dưới đây minh họa cách con số này thay đổi theo độ dày, so sánh AAC với gạch nung.

Bảng 2 - Tải trọng bản thân tường tính theo công thức (KLTT × độ dày), chưa kể vữa xây và lớp hoàn thiện. Cột 'khô' theo cấp D550 dùng để phân loại; cột 'tính toán' dùng khối lượng thể tích ở trạng thái ẩm (~700 kg/m³) để thiên về an toàn khi thiết kế. Tải trọng thiết kế cuối cùng do kỹ sư kết cấu xác định.

Với một mặt tường bao vài nghìn mét vuông, mức chênh khoảng 100 - 200 kg/m² tùy độ dày cộng dồn thành hàng trăm tấn tải trọng. Chính khối lượng chênh lệch này là nguồn gốc của toàn bộ khoản tiết kiệm móng và kết cấu phân tích ở phần sau.

Tải trọng tường nhẹ hơn lan tỏa thành khoản tiết kiệm ở nhiều hạng mục kết cấu, đặc biệt trên nền đất yếu:

• Móng & nền:  tổng tải xuống móng nhỏ hơn cho phép giảm tiết diện đài/móng đơn, giảm số lượng hoặc chiều dài cọc, hoặc đơn giản hóa phương án xử lý nền. Đây là nơi khoản tiết kiệm lớn nhất trên đất yếu.
• Khung thép:  tường bao thường được đỡ và giằng bởi hệ dầm, cột biên của khung thép. Tải tường nhẹ làm giảm mô men và lực tác dụng, mở ra khả năng giảm tiết diện, giảm khối lượng thép khung.
• Tải trọng động đất:  tải trọng bản thân nhỏ hơn cũng đồng nghĩa lực quán tính động đất nhỏ hơn, có lợi cho thiết kế kháng chấn ở khu vực có yêu cầu.

Hiệu ứng dây chuyền này là lý do vì sao nên đưa số liệu AAC vào ngay từ giai đoạn thiết kế kết cấu, thay vì thay thế vật liệu tường sau khi móng đã được tính theo phương án gạch nung.

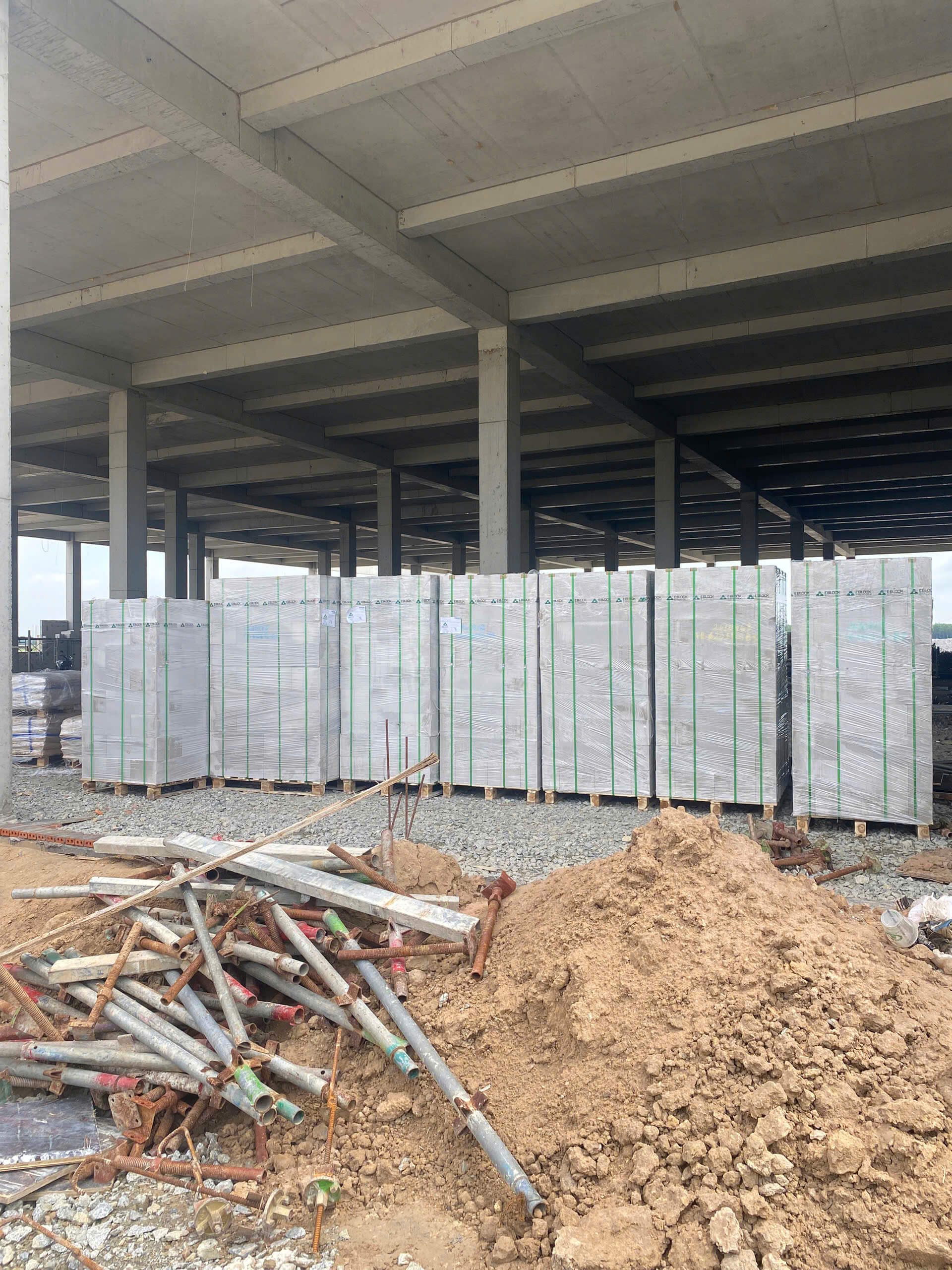

Gạch AAC tập kết tại công trình - vật liệu nhẹ giảm cả tải thi công lẫn tải sử dụng.

Với nhà xưởng có tầng lửng, sàn thao tác hoặc khu văn phòng nhiều tầng, tải trọng sàn cũng là một phần lớn của tĩnh tải. Thay sàn bê tông cốt thép đổ tại chỗ bằng sàn lắp ghép từ tấm Panel ALC là đòn bẩy giảm tải thứ hai, cùng logic với tường AAC.

Tấm Panel ALC kích thước phổ biến 1200 × 600 mm, có lõi thép gia cường và cạnh ngàm âm dương, lắp trên hệ thép hộp với khoảng cách tim xà gồ tối đa 600 mm (mỗi tấm gối trên ba thanh). Giải pháp này vừa giảm tải trọng sàn xuống khung và móng, vừa thi công nhanh và khô, phù hợp cả công trình cải tạo.

So với sàn bê tông cốt thép đổ tại chỗ cùng chiều dày, sàn Panel ALC giảm khoảng 68 - 70% tải trọng bản thân. Khối lượng hoàn thiện của sàn ALC chỉ 75 - 150 kg/m² tùy chiều dày, trong khi bản BTCT trần đã nặng 240 - 480 kg/m² - phần chênh lệch này truyền thẳng xuống khung thép và móng, cộng hưởng với khoản giảm tải từ tường AAC.

Bảng 3 - Tải trọng bản thân sàn: Panel ALC (khối lượng hoàn thiện, đã kể tấm và lớp phủ) so với bản sàn BTCT trần cùng chiều dày. Sàn ALC nhẹ hơn khoảng hai phần ba; tải trọng thiết kế cuối cùng do kỹ sư kết cấu xác định.

» Bài liên quan: Hướng dẫn thi công sàn nhẹ ALC bằng tấm Panel trên hệ thép hộp

Nhẹ không có nghĩa là yếu, nhưng tường bao cao của nhà xưởng cần được đảm bảo ổn định ngoài mặt phẳng. Điều này đạt được bằng hệ giằng, cột phụ và pát thép liên kết đầu tường vào cột, vách hoặc dầm bê tông/thép - không phải bằng cách làm tường dày và nặng hơn.

Pát thép giữ đầu tường ổn định, giảm rung và hạn chế nứt tại chỗ tiếp giáp. Mật độ bố trí thông thường khoảng 2 hàng gạch một pát, và dày hơn ở đoạn tường cao, dài hoặc gần cửa. Nguyên tắc quan trọng: pát thép là liên kết mềm để giữ ổn định, không khóa cứng tuyệt đối tường vào kết cấu - vì kết cấu và tường co ngót khác nhau, khóa cứng dễ gây nứt.

» Bài liên quan: Bài 7 - Biện pháp thi công tường cao + hệ giằng, thép liên kết cho nhà xưởng

Có thể ước lượng nhanh lợi ích giảm tĩnh tải theo bốn bước, trước khi kỹ sư kết cấu tính chi tiết:

• Bước 1 - Diện tích tường:  tính tổng diện tích tường bao và tường ngăn của công trình (m²).
• Bước 2 - Tải trọng/m²:  tra tải trọng bản thân trên mỗi m² theo độ dày và cấp D (Bảng 2), cho cả phương án AAC và gạch nung.
• Bước 3 - Tổng tải & chênh lệch:  nhân tải/m² với diện tích tường để ra tổng tải mỗi phương án, rồi lấy hiệu để thấy khối lượng tải giảm được (tấn).
• Bước 4 - Quy ra chi phí:  chuyển con số tải giảm cho kỹ sư kết cấu để quy ra tiết giảm tiết diện móng, số cọc và khối lượng thép.

Đội kỹ thuật Càn Thanh hỗ trợ chủ đầu tư và nhà thầu ở bước 1 - 3 và phối hợp cùng đơn vị thiết kế để hiện thực hóa khoản tiết kiệm ở bước 4.

1. Tường AAC nhẹ thì có kém bền hoặc kém chịu lực không?

Không. AAC vẫn là vật liệu đặc chắc với cấp cường độ chịu nén B3 - B4 (3,5 - 5,0 MPa), đủ để làm tường bao và tường ngăn, đồng thời treo được thiết bị nặng khi dùng đúng vít và tắc kê chuyên dụng cho bê tông nhẹ.

2. Giảm tĩnh tải có thật sự làm giảm chi phí móng không?

Có, đặc biệt trên nền đất yếu nơi chi phí cọc và xử lý nền chiếm tỷ trọng lớn. Mức giảm cụ thể do kỹ sư kết cấu xác định theo thiết kế và địa chất từng công trình.

3. Công trình đã thiết kế móng theo gạch nung thì có tận dụng được không?

Nên đưa số liệu AAC vào để tối ưu lại hồ sơ kết cấu. Nếu giữ nguyên móng đã thiết kế cho phương án nặng hơn, phần tải dư sẽ trở thành hệ số an toàn tăng thêm - an toàn nhưng chưa khai thác hết lợi ích kinh tế.
