Trả lời nhanh TCVN 12867:2020 "Tấm tường bê tông khí chưng áp cốt thép - Yêu cầu kỹ thuật" là tiêu chuẩn quốc gia quy định yêu cầu đối với tấm Panel ALC tại Việt Nam. Tiêu chuẩn phân sản phẩm thành 4 cấp cường độ chịu nén (B3, B4, B6, B8) và 7 mác khối lượng thể tích (D400 đến D1000). Các nhóm chỉ tiêu chính bao gồm: kích thước và dung sai (mục 5.1), ngoại quan và khuyết tật cho phép (mục 5.2), tính chất vật lý – cơ lý – chống ăn mòn (mục 5.3, gồm cường độ chịu nén, độ co khô, độ ẩm xuất xưởng, bảo vệ cốt thép, khả năng chịu uốn và khả năng treo vật nặng). Điểm nhiều người không biết: TCVN 12867:2020 không quy định chỉ tiêu về khả năng chịu va đập, cách âm hay giới hạn chịu lửa cho tấm panel. Muốn biết những thông số này, phải yêu cầu nhà cung cấp xuất trình kết quả thử riêng.

Cần đối chiếu hồ sơ chất lượng của lô panel sắp nhận với TCVN 12867:2020? Gọi 0967 213 312 hoặc 0982 127 343 (Zalo) - kỹ sư Càn Thanh hỗ trợ rà soát miễn phí.

TCVN 12867:2020 nằm ở đâu trong hệ thống tiêu chuẩn panel ALC?

Tại Việt Nam, các yêu cầu kỹ thuật, phương pháp thử và thi công tấm Panel ALC được đề cập trong bộ ba TCVN 12867:2020, TCVN 12868:2020 và TCVN 12869:2020, mỗi văn bản đảm nhiệm một vai trò riêng. Hiểu đúng vai trò của từng văn bản giúp bạn biết phải đòi hỏi loại hồ sơ nào ở từng giai đoạn của dự án.

Tiêu chuẩn	Nội dung	Dùng ở giai đoạn nào
TCVN 12867:2020	Tấm tường bê tông khí chưng áp cốt thép - Yêu cầu kỹ thuật. Quy định sản phẩm phải đạt những chỉ tiêu gì	Chọn nhà cung cấp, kiểm tra hồ sơ chất lượng, nghiệm thu vật tư đầu vào
TCVN 12868:2020	Phương pháp thử. Quy định thử từng chỉ tiêu như thế nào - thiết bị, mẫu thử, cách tiến hành	Khi cần thử nghiệm hoặc đọc hiểu phiếu kết quả thử nghiệm
TCVN 12869:2020	Thi công và nghiệm thu	Giai đoạn lắp dựng và nghiệm thu công trình
QCVN 06:2022/BXD	Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình	Thiết kế và thẩm duyệt phòng cháy chữa cháy

Lưu ý cách phân vai: TCVN 12867:2020 nói sản phẩm phải đạt gì, còn TCVN 12868:2020 nói thử ra sao. Khi đánh giá sản phẩm theo TCVN 12867:2020, phương pháp thử tương ứng được quy định tại TCVN 12868:2020, còn kết luận đạt hay không đạt lại đối chiếu với ngưỡng của TCVN 12867:2020. Nếu một phiếu kết quả ghi lẫn lộn hai số hiệu này, đó là dấu hiệu đáng để hỏi lại.

Cách đọc ký hiệu sản phẩm - kỹ năng cần có trước khi ký hợp đồng

Đây là phần thực dụng nhất của tiêu chuẩn nhưng lại ít được nhắc đến. Mục 4.3 của TCVN 12867:2020 quy định mọi tấm panel ALC phải được ký hiệu theo một cấu trúc thống nhất. Đọc được ký hiệu này là bạn nắm được toàn bộ thông số cốt lõi của tấm chỉ trong một dòng.

BxDy - L.B.H   TCVN 12867:2020

Thành phần	Ý nghĩa
Bx	Cấp bê tông khí chưng áp theo cường độ chịu nén (B3, B4, B6 hoặc B8)
Dy	Mác bê tông khí chưng áp theo khối lượng thể tích (D400 đến D1000)
L	Chiều dài danh nghĩa của tấm, tính bằng mm
B	Chiều rộng danh nghĩa của tấm, tính bằng mm
H	Chiều dày danh nghĩa của tấm, tính bằng mm

Ví dụ trích nguyên văn từ tiêu chuẩn

B3D600-3200.600.100   TCVN 12867:2020 Đọc là: tấm tường bê tông khí chưng áp cốt thép, cấp cường độ chịu nén B3, mác khối lượng thể tích D600, dài 3200mm, rộng 600mm, dày 100mm.

Ngoài ký hiệu chính, mục 4.4 cho phép nhà sản xuất quy định thêm ký hiệu bổ sung để nhận biết dạng mặt cắt (chữ nhật, có hoặc không có rãnh âm dương) và đặc điểm cốt thép (chủng loại thép, bố trí cấu tạo).

Mục 7.1 quy định nhãn phải được dán hoặc in trực tiếp lên bề mặt kiện tấm tường, tại vị trí dễ quan sát, và bắt buộc có: tên và địa chỉ cơ sở sản xuất, ký hiệu sản phẩm, ký hiệu nhận biết mặt cắt và cấu tạo, số hiệu lô sản phẩm, ngày tháng năm sản xuất. Vật liệu ghi nhãn không được hòa tan trong nước và không phai màu.

Thực tế nghiệm thu: kiện hàng có nhãn, số lô và ngày sản xuất, là căn cứ có thể truy xuất lô sản phẩm nếu về sau phát sinh sự cố.

Nhóm 1 - Kích thước và dung sai cho phép (mục 5.1)

Đây là nhóm chỉ tiêu dễ kiểm tra nhất tại công trường, chỉ cần thước dây và thước cặp. Bảng 1 của tiêu chuẩn quy định dải kích thước danh nghĩa và sai lệch cho phép tại từng vị trí đo.

Kích thước	Mức, mm	Sai lệch cho phép, mm
Chiều dài	1 200 ÷ 4 800	± 5
Chiều rộng	500 ÷ 600	± 4
Chiều dày	75 ÷ 250	± 2

• Chú thích 1 của Bảng 1: các kích thước danh nghĩa khác được áp dụng khi có thỏa thuận giữa khách hàng và nhà sản xuất. Tấm dày 50mm hoặc có kích thước ngoài dải danh nghĩa của Bảng 1 không vì thế mà bị xem là không phù hợp; tiêu chuẩn cho phép áp dụng kích thước danh nghĩa khác khi có thỏa thuận giữa khách hàng và nhà sản xuất.
• Chú thích 2: các tấm có chiều dài lớn hơn chiều dài danh nghĩa có thể được gia công tại hiện trường để đảm bảo yêu cầu về chiều dài.
• Dung sai chiều dày chỉ ± 2mm là con số cần chú ý khi hoàn thiện: Sai lệch chiều dày cho phép là ±2mm so với chiều dày danh nghĩa. Đây là chỉ tiêu cần kiểm tra vì sai lệch chiều dày có thể ảnh hưởng đến độ phẳng của bề mặt sau khi lắp đặt và hoàn thiện, chênh lệch chiều dày giữa hai tấm liền kề vượt ngưỡng này sẽ lộ gờ trên mặt tường sau khi bả.

Kích thước sản xuất thực tế của Panel ALC E-Block

Chiều dài tiêu chuẩn nhà máy sản xuất đại trà là 1 200 mm - cỡ tấm thông dụng nhất cho vách ngăn và tường bao nhà ở, thuận tiện vận chuyển, bốc xếp thủ công và thi công không cần cẩu. Đây cũng là cỡ tấm dùng trong bộ hướng dẫn thi công tường và sàn của Càn Thanh.

Với cấu kiện cần tấm dài hơn, nhà máy sản xuất được tới 4 800 mm - tức trọn dải danh nghĩa của Bảng 1,  Cần đặt hàng theo cấu kiện thực tế và xác nhận trước cấu hình lưới thép tương ứng, vì tấm càng dài thì yêu cầu chịu uốn càng khắt khe (xem chỉ tiêu 5.3.5 ở phần dưới: chỉ tiêu chịu uốn bắt buộc áp dụng từ mốc chiều dài trên 2 000 mm).

Về chiều dày, ngoài các độ dày nằm trong dải danh nghĩa của Bảng 1, Càn Thanh còn cung cấp tấm mỏng 50 mm - quy cách thông dụng là 1200 x 600 x 50 mm. Đây là cỡ tấm nằm ngoài dải 75–250 mm của Bảng 1, và được áp dụng theo đúng Chú thích 1 của bảng này: kích thước danh nghĩa khác được áp dụng khi có thỏa thuận giữa khách hàng và nhà sản xuất.

Nói rõ điều đó không làm giảm giá trị của tấm 50 mm, mà chỉ định vị đúng phạm vi dùng: đây là tấm cho vách ngăn nhẹ không chịu tải - ngăn phòng, ngăn nhà vệ sinh, ốp hộp kỹ thuật, ngăn tạm - nơi ưu tiên tiết kiệm diện tích sàn và trọng lượngVới tường bao, vị trí chịu tải gió hoặc lót sàn, cần lựa chọn chiều dày theo nhịp, tải trọng, điều kiện liên kết và thiết kế thực tế; không nên lựa chọn chỉ dựa vào chiều dày tấm.

Một hệ quả thực tế của việc chọn tấm 50 mm dài 1 200 mm: cả hai chỉ tiêu chịu uốn (5.3.5) và treo vật nặng (5.3.6) của TCVN 12867:2020 đều chỉ bắt buộc với tấm dài trên 2 000 mm, nên với cỡ tấm này tiêu chuẩn không yêu cầu thử hai chỉ tiêu đó. Nếu công trình vẫn cần treo vật nặng lên vách 50 mm, hãy trao đổi trước với kỹ sư để bố trí giải pháp gia cố điểm treo.

Dung sai rãnh âm - rãnh dương (Bảng 2)

Với tấm có ngàm âm dương, kích thước rãnh do nhà sản xuất quy định, nhưng sai lệch phải nằm trong giới hạn của Bảng 2. Điểm tinh tế: dung sai của rãnh âm luôn mang dấu dương còn rãnh dương luôn mang dấu âm - nghĩa là tiêu chuẩn chấp nhận rãnh âm rộng hơn và rãnh dương nhỏ hơn một chút, để hai tấm luôn ghép được vào nhau chứ không bị chèn cứng.

Kích thước	Sai lệch cho phép - Rãnh âm	Sai lệch cho phép - Rãnh dương
Chiều cao rãnh	+ 2 mm	− 2 mm
Chiều rộng rãnh	+ 3 mm	− 3 mm

Nhóm 2 - Ngoại quan và khuyết tật cho phép (mục 5.2)

Nhóm chỉ tiêu này quyết định chất lượng bề mặt tường sau hoàn thiện và là nhóm hay bị bỏ qua nhất khi nhận hàng. Toàn bộ đều kiểm tra được bằng mắt thường và dụng cụ đo đơn giản.

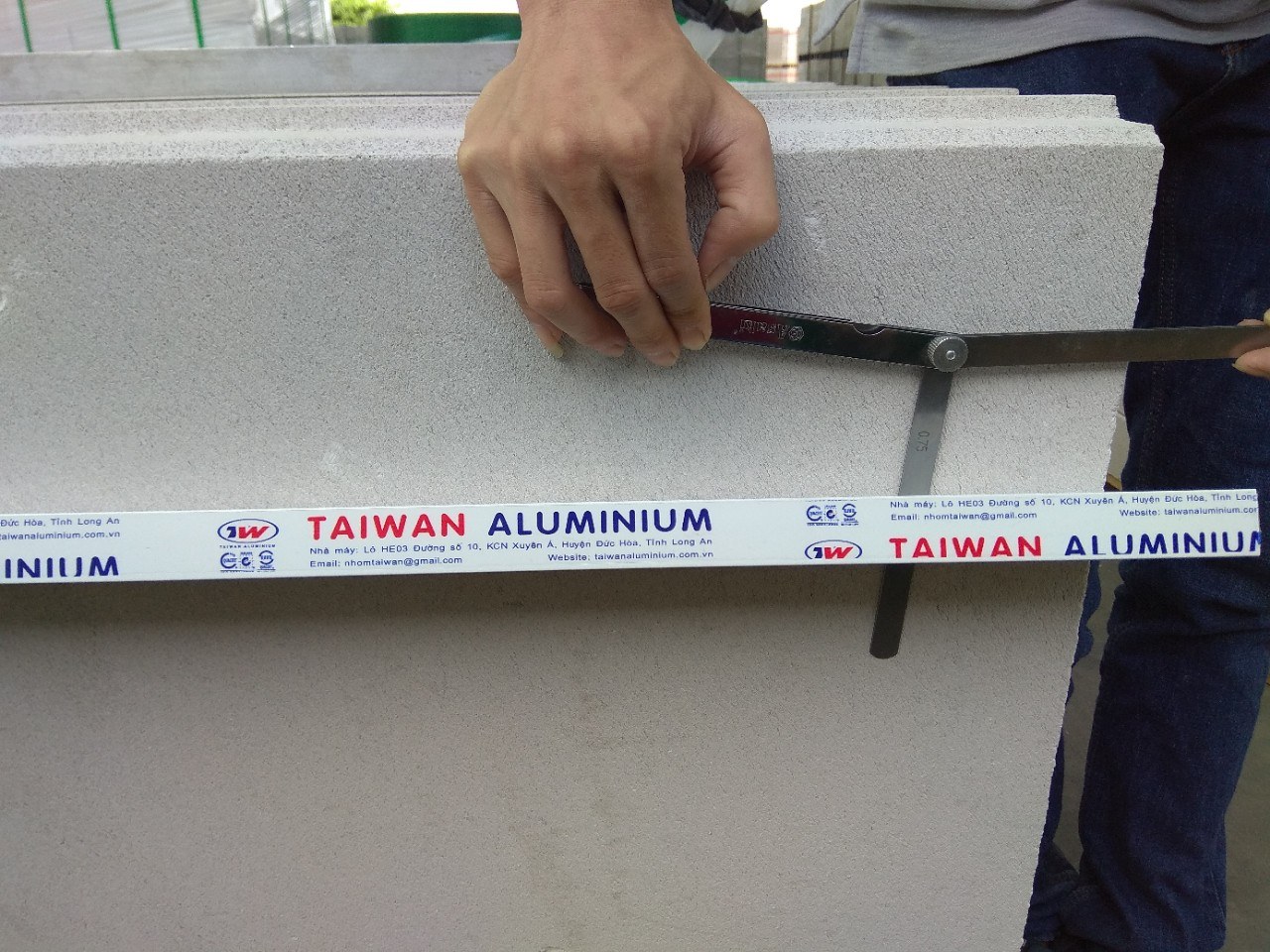

Độ bằng phẳng bề mặt (5.2.1)

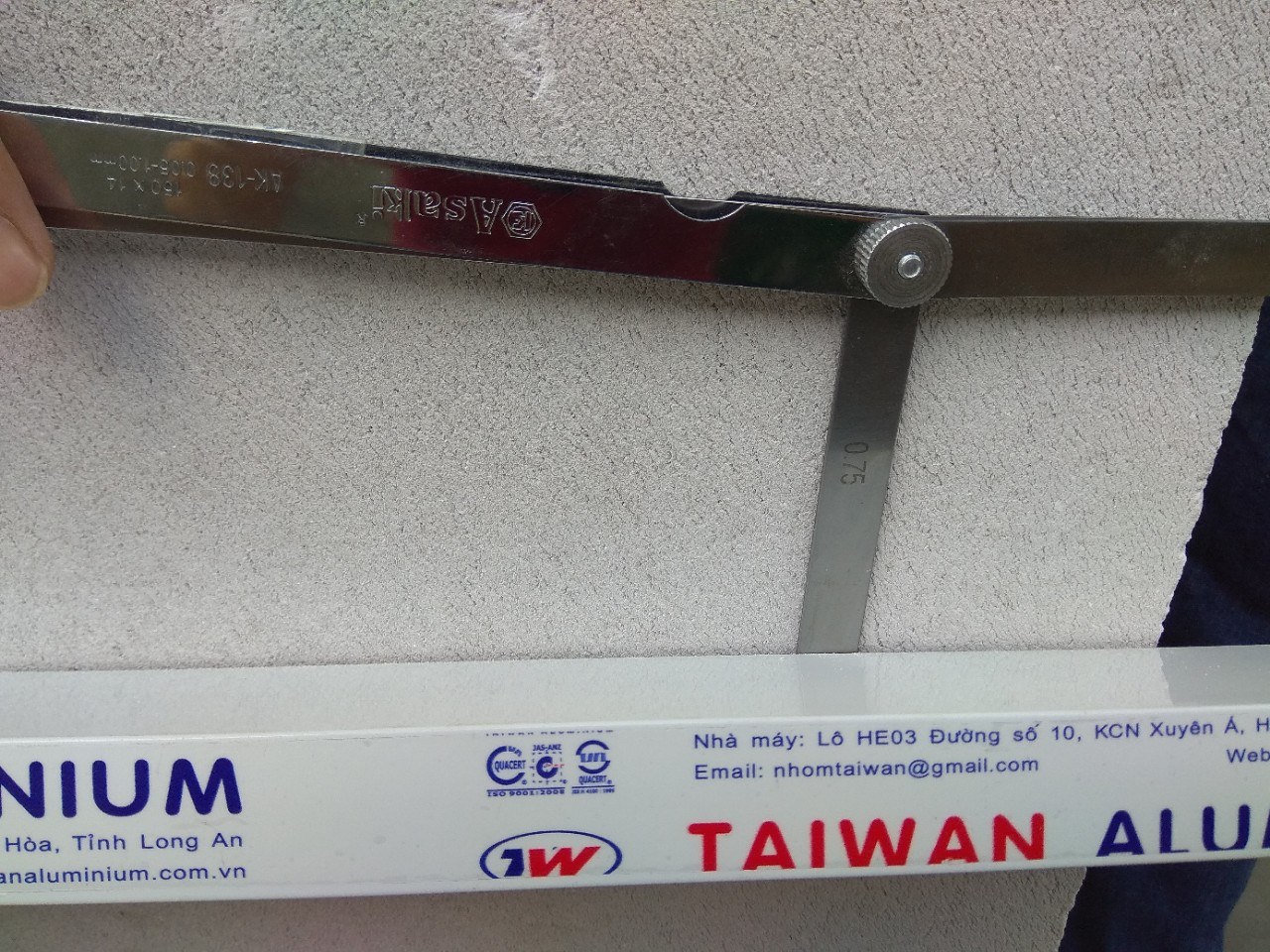

Chiều cao khe hở dưới thước thẳng 2m không được vượt quá 2 mm.

Độ vuông góc (5.2.2)

Chênh lệch chiều dài hai đường chéo của tấm không được vượt quá 6 mm.

Vết nứt bề mặt (5.2.3)

Phải đáp ứng đồng thời hai điều kiện: không có vết nứt xuyên suốt chiều dài hoặc chiều rộng của tấm; và không quá 2 vết nứt bề mặt có chiều dài trên 50 mm hoặc chiều rộng trên 0,5 mm.

Lỗ khí trên bề mặt (5.2.4)

Phải đáp ứng đồng thời: không quá 3 lỗ khí có đường kính từ 5 mm đến 30 mm; và không có lỗ khí nào đường kính lớn hơn 30 mm.

Sứt cạnh, mẻ góc (5.2.5)

Phải đáp ứng đồng thời: không quá 2 vết có kích thước lớn nhất từ 50 mm đến 200 mm; và không có vết nào có kích thước lớn nhất vượt quá 200 mm.

Cách diễn đạt "phải đáp ứng đồng thời" trong tiêu chuẩn rất quan trọng: một tấm chỉ cần vi phạm một trong hai điều kiện của cùng một chỉ tiêu là đã không đạt. Ví dụ tấm chỉ có 1 vết nứt bề mặt nhưng vết đó chạy xuyên suốt chiều rộng tấm thì vẫn không đạt, dù số lượng vết nứt nằm trong giới hạn.

Nhóm 3 - Tính chất vật lý, cơ lý và chống ăn mòn (mục 5.3)

Đây là nhóm chỉ tiêu cốt lõi, quyết định khả năng chịu lực và tuổi thọ của tấm. Khác với hai nhóm trên, nhóm này không kiểm tra được bằng mắt - bắt buộc phải có phiếu kết quả thử nghiệm từ phòng thí nghiệm được công nhận.

Cấp cường độ chịu nén và khối lượng thể tích (Bảng 3)

Cấp cường độ chịu nén	Giá trị trung bình, không nhỏ hơn (MPa)	Giá trị đơn lẻ, không nhỏ hơn (MPa)	Mác khối lượng thể tích khô tương ứng (kg/m³)
B3	3,5	3,0	D500 (451–550) · D600 (551–650)
B4	5,0	4,0	D600 (551–650) · D700 (651–750) · D800 (751–850)
B6	7,5	6,0	D700 (651–750) · D800 (751–850) · D900 (851–950)
B8	10,0	8,0	D800 (751–850) · D900 (851–950) · D1000 (951–1050)

Hai cột giá trị là điểm hay bị hiểu sai. "Giá trị trung bình" áp dụng cho cả tổ mẫu, còn "giá trị đơn lẻ" là ngưỡng sàn cho từng viên mẫu riêng lẻ. Một lô có cường độ trung bình đạt nhưng có viên mẫu rơi dưới ngưỡng đơn lẻ thì vẫn không đạt - khi đọc phiếu kết quả, cần xem cả hai con số chứ không chỉ nhìn giá trị trung bình.

Lưu ý thêm: mục 4.2 phân loại theo khối lượng thể tích có 7 mác từ D400 đến D1000, nhưng Bảng 3 chỉ ghép cấp cường độ cho các mác từ D500 trở lên. Panel dùng làm tường nhẹ thông dụng nằm ở dải nhẹ nhất của bảng - cấp B3 với D500 hoặc D600.

Các chỉ tiêu còn lại của mục 5.3

Chỉ tiêu	Yêu cầu theo TCVN 12867:2020
Độ co khô (5.3.2)	Không lớn hơn 0,2 mm/m
Độ ẩm xuất xưởng (5.3.3)	Không lớn hơn 25 % với sản phẩm dùng cát nghiền; không lớn hơn 30 % với sản phẩm dùng tro bay

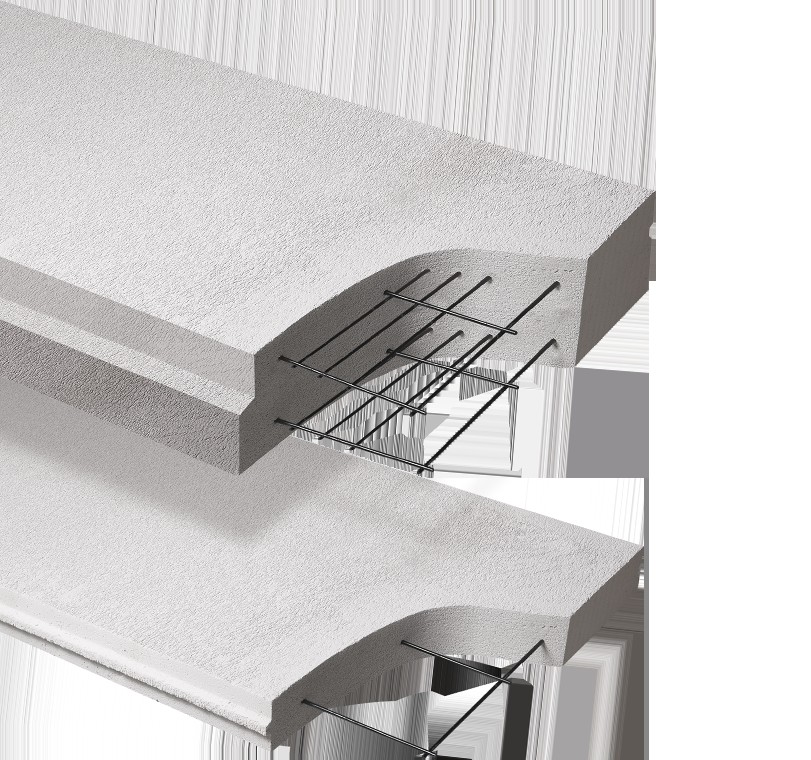

Cốt thép và bảo vệ cốt thép (5.3.4)	Thép mạ kẽm, thép không gỉ hoặc thép được bảo vệ chống ăn mòn, đáp ứng TCVN 1651:2018. Hiệu số tỷ lệ diện tích gỉ của tổ mẫu thí nghiệm so với tổ mẫu đối chứng không vượt quá 5 %. Chiều dày lớp bê tông bảo vệ không nhỏ hơn 10 mm
Khả năng chịu uốn (5.3.5)	Với tấm chiều dài lớn hơn 2 000 mm: không nhỏ hơn 1,5 lần trọng lượng tấm
Khả năng treo vật nặng (5.3.6)	Với tấm chiều dài lớn hơn 2 000 mm: phải đạt chỉ tiêu xác định theo Điều 11 của TCVN 12868:2020

Hai chi tiết đáng chú ý ở đây. Thứ nhất, độ ẩm xuất xưởng có hai ngưỡng khác nhau tùy nguyên liệu - sản phẩm dùng tro bay được phép ẩm tới 30 %, cao hơn sản phẩm dùng cát nghiền 5 %. Khi so sánh hai nhà cung cấp, cần biết tấm mình mua thuộc loại nào trước khi so con số độ ẩm.

Thứ hai, chỉ tiêu chịu uốn và treo vật nặng chỉ bắt buộc với tấm dài trên 2 000 mm. Đây chính là nhóm tấm hay có vấn đề nhất về chịu uốn - tấm càng dài, mô men uốn do trọng lượng bản thân càng lớn. Với tấm ngắn hơn 2 000 mm, tiêu chuẩn không yêu cầu thử hai chỉ tiêu này.

3 chỉ tiêu mà TCVN 12867:2020 KHÔNG quy định - và vì sao bạn vẫn phải hỏi

Đây là phần quan trọng nhất của bài viết này đối với người đi mua hàng. Danh mục chỉ tiêu bắt buộc tại mục 5 của TCVN 12867:2020 kết thúc ở khả năng treo vật nặng (5.3.6), và mục 6 về phương pháp thử kết thúc ở 6.10. Ba thông số dưới đây thường xuất hiện trong tài liệu quảng cáo nhưng không nằm trong danh mục bắt buộc của tiêu chuẩn:

1. Khả năng chịu va đập

TCVN 12868:2020 có quy định đầy đủ phương pháp thử tại Điều 12 (bao cát 30 kg, thả kiểu con lắc từ chênh cao 500mm, 5 lần liên tiếp), nhưng TCVN 12867:2020 không đưa chỉ tiêu này vào danh mục yêu cầu bắt buộc.

2. Khả năng cách âm

Không nằm trong danh mục chỉ tiêu bắt buộc của TCVN 12867:2020. Các con số cách âm mà nhà cung cấp công bố là kết quả thử riêng theo tiêu chuẩn khác - cần yêu cầu xuất trình phiếu kết quả kèm tiêu chuẩn thử và cấu tạo hệ tường đã thử, vì cùng một loại panel nhưng khác cách xử lý mối nối sẽ cho kết quả cách âm khác nhau.

3. Giới hạn chịu lửa

Không nằm trong danh mục chỉ tiêu bắt buộc của TCVN 12867:2020. Giới hạn chịu lửa của kết cấu được quản lý theo QCVN 06:2022/BXD và phải có kết quả thử nghiệm riêng cho từng cấu tạo hệ tường cụ thể

Cách hiểu đúng: việc một sản phẩm "phù hợp TCVN 12867:2020" nói lên rất nhiều điều về cường độ, dung sai, ngoại quan, chống ăn mòn cốt thép, chịu uốn và treo vật nặng - nhưng không nói gì về va đập, cách âm hay chịu lửa. Với công trình có yêu cầu ba nhóm này (trường học, bệnh viện, chung cư, nhà xưởng), phải yêu cầu hồ sơ thử nghiệm riêng.

kiểm tra hồ sơ và hàng hóa theo TCVN 12867:2020

• Nhãn trên kiện hàng : tên và địa chỉ cơ sở sản xuất, ký hiệu sản phẩm, ký hiệu mặt cắt và cấu tạo, số hiệu lô, ngày tháng năm sản xuất?
• Ký hiệu trên nhãn có khớp với cấp cường độ và mác khối lượng thể tích đã ghi trong hợp đồng không?
• Nếu kích thước đặt hàng nằm ngoài dải danh nghĩa của Bảng 1 (dài ngoài 1 200–4 800mm, rộng ngoài 500–600mm, dày ngoài 75–250mm), đã có thỏa thuận bằng văn bản chưa?
• Đo ngẫu nhiên vài tấm: chiều dài lệch không quá ± 5mm, chiều rộng ± 4mm, chiều dày ± 2mm?
• Đặt thước thẳng 2m lên mặt tấm: khe hở lớn nhất có vượt 2mm không?
• Đo hai đường chéo: chênh lệch có vượt 6mm không?
• Quan sát bề mặt: vết nứt, lỗ khí, sứt cạnh mẻ góc có nằm trong giới hạn của mục 5.2 không?
• Phiếu kết quả thử nghiệm cường độ chịu nén có ghi cả giá trị trung bình lẫn giá trị đơn lẻ không?
• Nếu đặt tấm dài trên 2 000mm: đã có phiếu thử khả năng chịu uốn và khả năng treo vật nặng chưa?

Câu hỏi thường gặp

1. TCVN 12867:2020 quy định những gì?

TCVN 12867:2020 là tiêu chuẩn quốc gia về yêu cầu kỹ thuật cho tấm tường bê tông khí chưng áp cốt thép. Tiêu chuẩn quy định cách phân loại và ký hiệu sản phẩm, kích thước và dung sai cho phép, yêu cầu ngoại quan và khuyết tật cho phép, các chỉ tiêu về tính chất vật lý – cơ lý – chống ăn mòn, cùng quy định về ghi nhãn, vận chuyển và bảo quản.

2. Ký hiệu B3D600-3200.600.100 nghĩa là gì?

Đây là ký hiệu theo mục 4.3 của TCVN 12867:2020, đọc là: tấm tường bê tông khí chưng áp cốt thép có cấp cường độ chịu nén B3, mác khối lượng thể tích D600, chiều dài danh nghĩa 3200mm, chiều rộng danh nghĩa 600mm, chiều dày danh nghĩa 100mm.

3. Panel ALC có mấy cấp cường độ?

Bốn cấp: B3 (trung bình không nhỏ hơn 3,5 MPa, đơn lẻ không nhỏ hơn 3,0 MPa), B4 (5,0 / 4,0 MPa), B6 (7,5 / 6,0 MPa) và B8 (10,0 / 8,0 MPa). Mỗi cấp tương ứng một nhóm mác khối lượng thể tích khô, trải từ D500 (451–550 kg/m³) đến D1000 (951–1050 kg/m³).

4. Kích thước tấm panel ALC theo tiêu chuẩn là bao nhiêu?

Theo Bảng 1 của TCVN 12867:2020: chiều dài 1 200 đến 4 800 mm với mô đun 300 mm (sai lệch ± 5 mm), chiều rộng 500 đến 600 mm (± 4 mm), chiều dày 75 đến 250 mm với mô đun 25 mm (± 2 mm). Các kích thước khác vẫn được áp dụng nhưng phải có thỏa thuận giữa khách hàng và nhà sản xuất. Trên thực tế, chiều dài sản xuất đại trà của Panel ALC E-Block là 1 200 mm, và nhà máy sản xuất được tới 4 800 mm theo đơn đặt hàng.

5. Độ ẩm xuất xưởng của panel ALC cho phép bao nhiêu?

Không lớn hơn 25 % đối với sản phẩm sử dụng nguyên liệu cát nghiền, và không lớn hơn 30 % đối với sản phẩm sử dụng tro bay. Đây là hai ngưỡng khác nhau, cần xác định sản phẩm thuộc loại nào trước khi đối chiếu.

6. Chỉ tiêu chịu uốn áp dụng cho tấm nào?

Vì mô men uốn do trọng lượng bản thân tấm tăng nhanh theo chiều dài. Tấm ngắn hầu như không có nguy cơ phá hoại do uốn trong điều kiện sử dụng thông thường, nên tiêu chuẩn tập trung yêu cầu vào nhóm tấm dài trên 2 000mm - nhóm thực sự có rủi ro.

7. Panel ALC đạt TCVN 12867:2020 thì có chống cháy và cách âm tốt không?

Không suy ra được. Danh mục chỉ tiêu bắt buộc của TCVN 12867:2020 không bao gồm giới hạn chịu lửa và khả năng cách âm. Hai thông số này phải có kết quả thử nghiệm riêng cho từng cấu tạo hệ tường cụ thể; riêng giới hạn chịu lửa còn được quản lý theo QCVN 06:2022/BXD.

8. Khác nhau giữa TCVN 12867:2020 và TCVN 12868:2020 là gì?

TCVN 12867:2020 quy định sản phẩm phải đạt những chỉ tiêu gì (yêu cầu kỹ thuật). TCVN 12868:2020 quy định thử từng chỉ tiêu đó như thế nào (phương pháp thử) - thiết bị, mẫu thử, cách tiến hành, cách tính kết quả. Một phiếu thử nghiệm hợp lệ ghi phương pháp là TCVN 12868:2020 và đối chiếu kết luận với ngưỡng của TCVN 12867:2020.
