Trả lời nhanh Cốt thép là thành phần tạo nên khác biệt căn bản giữa tấm Panel ALC và viên gạch AAC: cùng một loại bê tông khí chưng áp, nhưng nhờ có lưới thép hàn bên trong, tấm panel mới làm việc được như một cấu kiện chịu uốn - cẩu lắp, vượt nhịp, treo vật nặng. TCVN 12867:2020 (mục 5.3.4) bắt buộc cốt thép phải là thép mạ kẽm, thép không gỉ hoặc thép được bảo vệ chống ăn mòn, đáp ứng TCVN 1651:2018; hiệu số tỷ lệ diện tích gỉ so với tổ mẫu đối chứng không vượt quá 5 %; chiều dày lớp bê tông bảo vệ không nhỏ hơn 10 mm. Kết quả thử nghiệm thực tế trên sản phẩm E-Block do BKTECHS thực hiện theo BS EN 990:2002 và BS EN 12269-1:2000: sau 10 chu kỳ ngâm dung dịch NaCl 3 % và sấy, lớp phủ của cả 3 mẫu cốt thép chưa xuất hiện gỉ; ứng suất bám dính trung bình giữa cốt thép và bê tông khí đạt 1,71 N/mm².

Cần tư vấn chọn cấu hình cốt thép phù hợp với nhịp và tải trọng công trình, Gọi 0967 213 312 hoặc 0982 127 343 (Zalo) - kỹ sư Càn Thanh hỗ trợ miễn phí.

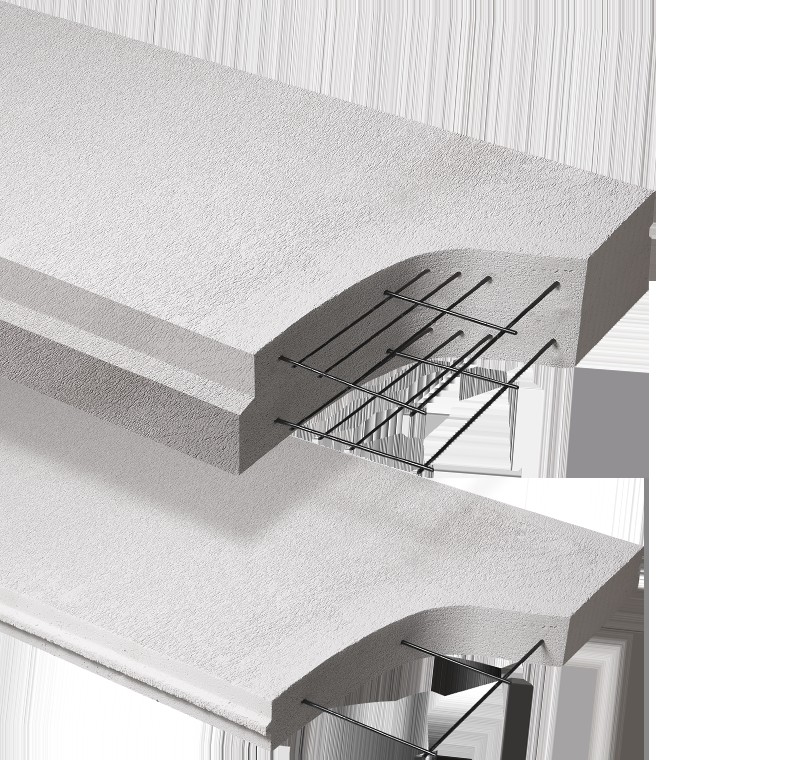

Cốt thép - thứ phân biệt tấm Panel ALC với viên gạch AAC

Gạch AAC và tấm Panel ALC được làm từ cùng một loại vật liệu: bê tông khí chưng áp. Nhưng công năng của chúng khác nhau hoàn toàn, và nguyên nhân nằm ở một chi tiết duy nhất - tấm panel có lưới thép hàn đặt sẵn bên trong, còn viên gạch thì không.

Lý do kỹ thuật: bê tông, kể cả bê tông khí, chịu nén tốt nhưng yếu khi chịu kéo. Khi một tấm bị uốn, thớ dưới của tấm chịu kéo - nếu không có gì gánh phần lực kéo đó, tấm sẽ nứt và gãy. Lưới thép chính là thành phần gánh lực kéo, và đó là lý do tấm panel mới có thể được cẩu lắp nguyên tấm, vượt nhịp làm sàn, hay chịu tải trọng treo tại một điểm.

Viên gạch AAC không có cốt thép nên chỉ khai thác được cường độ chịu nén và bắt buộc phải xây thành khối, có mạch vữa liên kết. Tấm panel thì làm việc như một cấu kiện độc lập. Đây là khác biệt về bản chất, không phải khác biệt về mức độ.

Lưới thép trong tấm panel được bố trí như thế nào?

Phụ lục A (tham khảo) của TCVN 12867:2020 đưa ra ví dụ cấu tạo cốt thép cho tấm tường bê tông khí chưng áp cốt thép. Đây là tài liệu hiếm khi được trích dẫn trong nội dung bán hàng, nhưng lại là cách trực quan nhất để hiểu bên trong tấm panel có gì.

Mặt cắt ngang - một lớp thép hay hai lớp thép

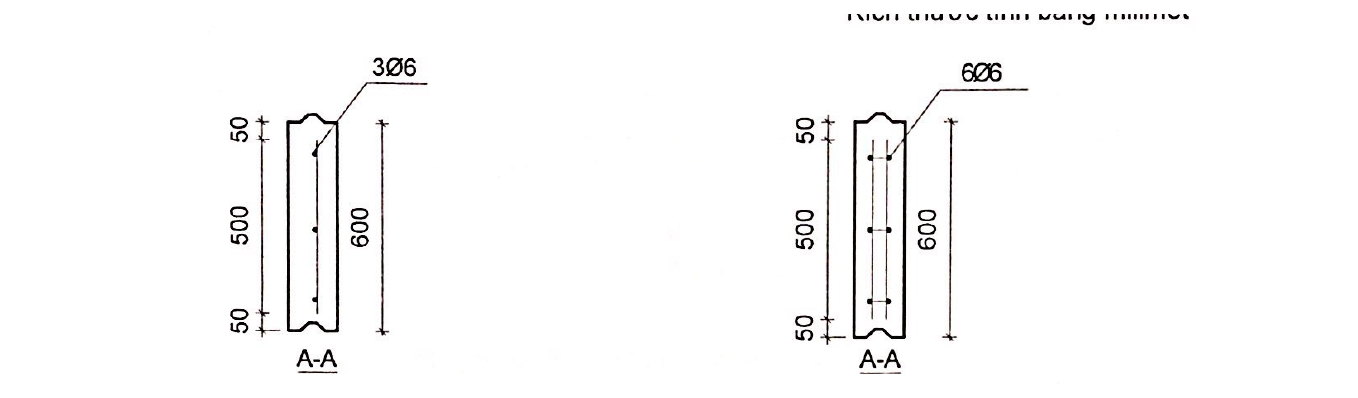

Hình A.1 của tiêu chuẩn đưa hai ví dụ mặt cắt ngang cho tấm rộng 600 mm. Ví dụ thứ nhất bố trí 3 thanh Ø6 nằm trên một mặt phẳng duy nhất giữa chiều dày tấm - đây là cấu hình một lớp thép. Ví dụ thứ hai bố trí 6 thanh Ø6 thành từng cặp - hai lớp thép, mỗi lớp gần một mặt tấm.

Khoảng cách bố trí trong ví dụ: thanh ngoài cùng cách mép tấm 50 mm, hai thanh ngoài cách nhau 500 mm trên tổng chiều rộng 600 mm.

Bố trí theo chiều dài tấm

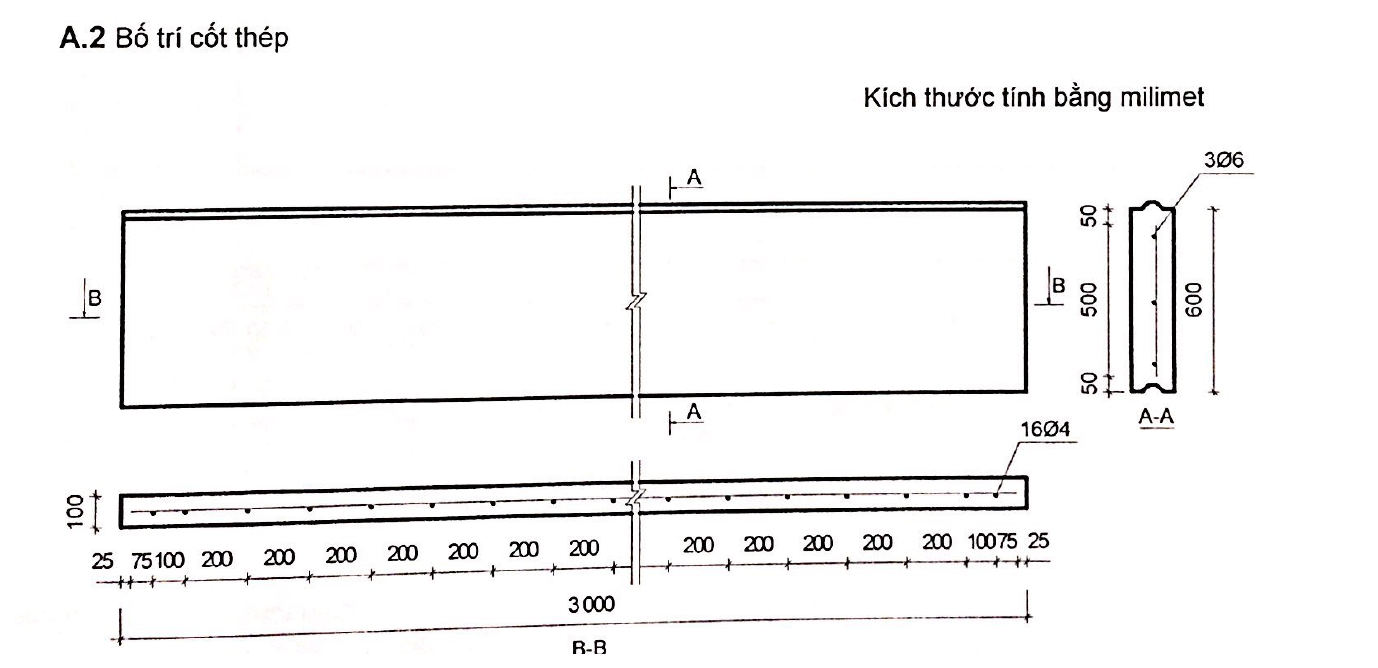

Hình A.2 của tiêu chuẩn minh họa cấu tạo một tấm dài 3 000 mm, rộng 600 mm, dày 100 mm: 3 thanh Ø6 chạy dọc theo chiều dài tấm, liên kết với 16 thanh Ø4 đặt ngang với bước 200 mm, hai đầu tấm bố trí dày hơn (khoảng cách 25 / 75 / 100 mm).

Nhìn vào bản vẽ này sẽ thấy rõ vai trò của từng nhóm thanh: thép dọc Ø6 gánh lực kéo khi tấm bị uốn theo phương dài, còn thép ngang Ø4 giữ cho lưới thép ổn định vị trí trong quá trình đổ và chưng áp, đồng thời phân phối lực. Đây là một lưới thép hàn hoàn chỉnh chứ không phải vài thanh thép rời đặt vào khuôn.

Lưu ý cách gọi tên trong tiêu chuẩn: đây là Phụ lục tham khảo, nghĩa là ví dụ minh họa chứ không phải quy định bắt buộc. Cấu hình thép thực tế do nhà sản xuất thiết kế theo chiều dài, chiều dày tấm và tải trọng dự kiến - nhưng dù thiết kế thế nào cũng phải đạt các chỉ tiêu bắt buộc tại mục 5.3, đặc biệt là khả năng chịu uốn không nhỏ hơn 1,5 lần trọng lượng tấm đối với tấm dài trên 2 000 mm.

Vì sao cốt thép trong panel ALC bắt buộc phải chống ăn mòn?

Đây là điểm khác biệt kỹ thuật quan trọng nhất giữa panel ALC và bê tông cốt thép thông thường, và cũng là chỗ dễ mua phải hàng kém chất lượng nhất.

Trong bê tông thường, thép được bảo vệ một cách tự nhiên: bê tông đặc chắc và có tính kiềm cao tạo ra một môi trường giúp bề mặt thép hình thành lớp màng thụ động, ngăn quá trình gỉ. Bê tông khí chưng áp thì khác - cấu trúc bọt khí làm vật liệu có độ rỗng rất cao, hơi ẩm và không khí xâm nhập dễ dàng hơn, nên không tạo được điều kiện bảo vệ tương đương.

Chính vì vậy TCVN 12867:2020,  mc 5.3.4 quy định cốt thép sử dụng chế tạo tấm phải là thép mạ kẽm, thép không gỉ hoặc thép được bảo vệ chống ăn mòn, và phải đáp ứng TCVN 1651:2018.

Hệ quả với người mua: nếu một tấm panel dùng thép trần không xử lý chống gỉ, tấm đó có thể vẫn đạt cường độ chịu nén và trông không khác gì hàng đạt chuẩn ở thời điểm nghiệm thu. Vấn đề chỉ lộ ra sau vài năm, khi thép gỉ dần và khả năng chịu uốn suy giảm - lúc đó tường đã nằm trong công trình. Đây là loại rủi ro không kiểm tra được bằng mắt, chỉ có hồ sơ thử nghiệm mới trả lời được.

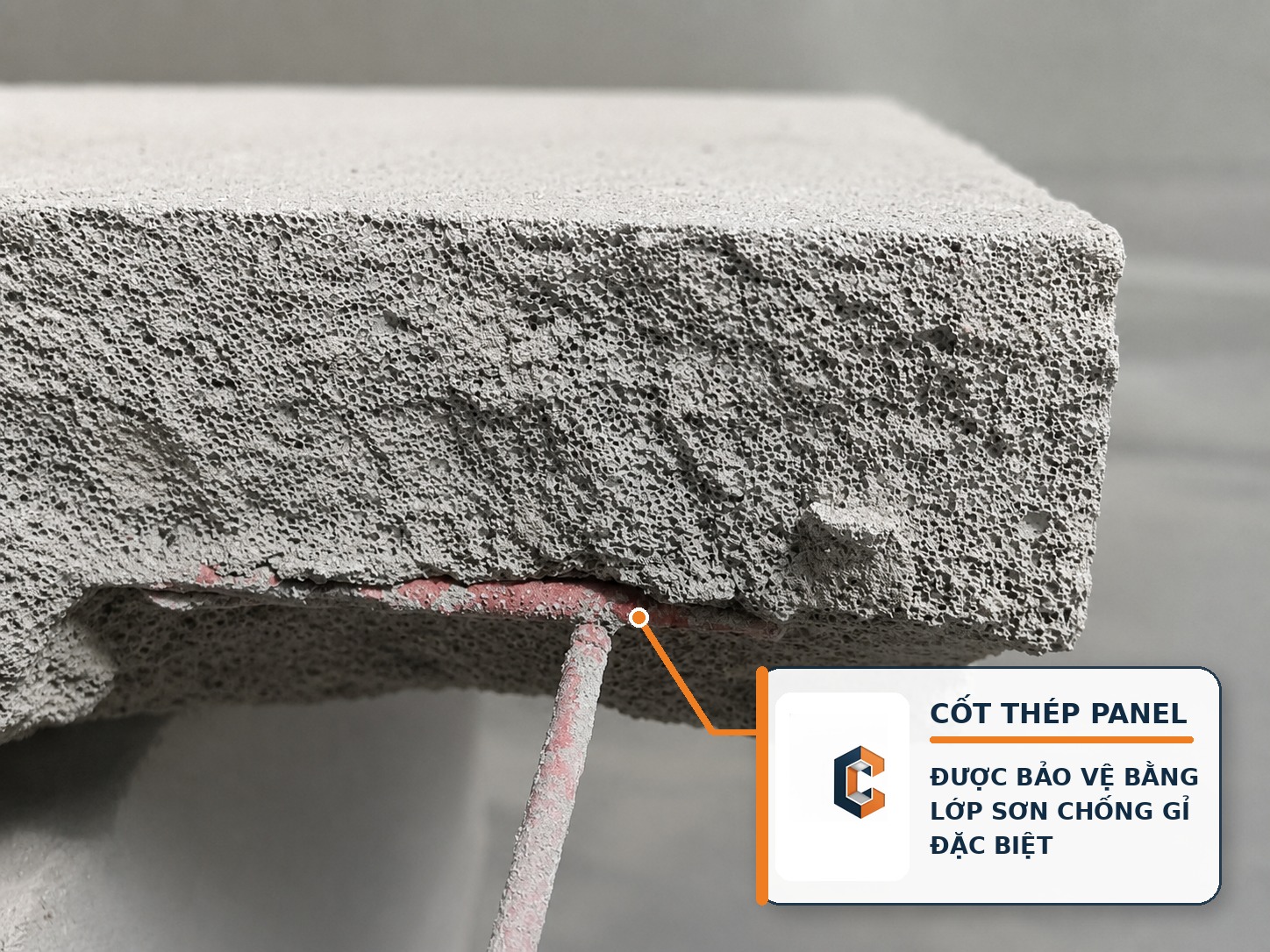

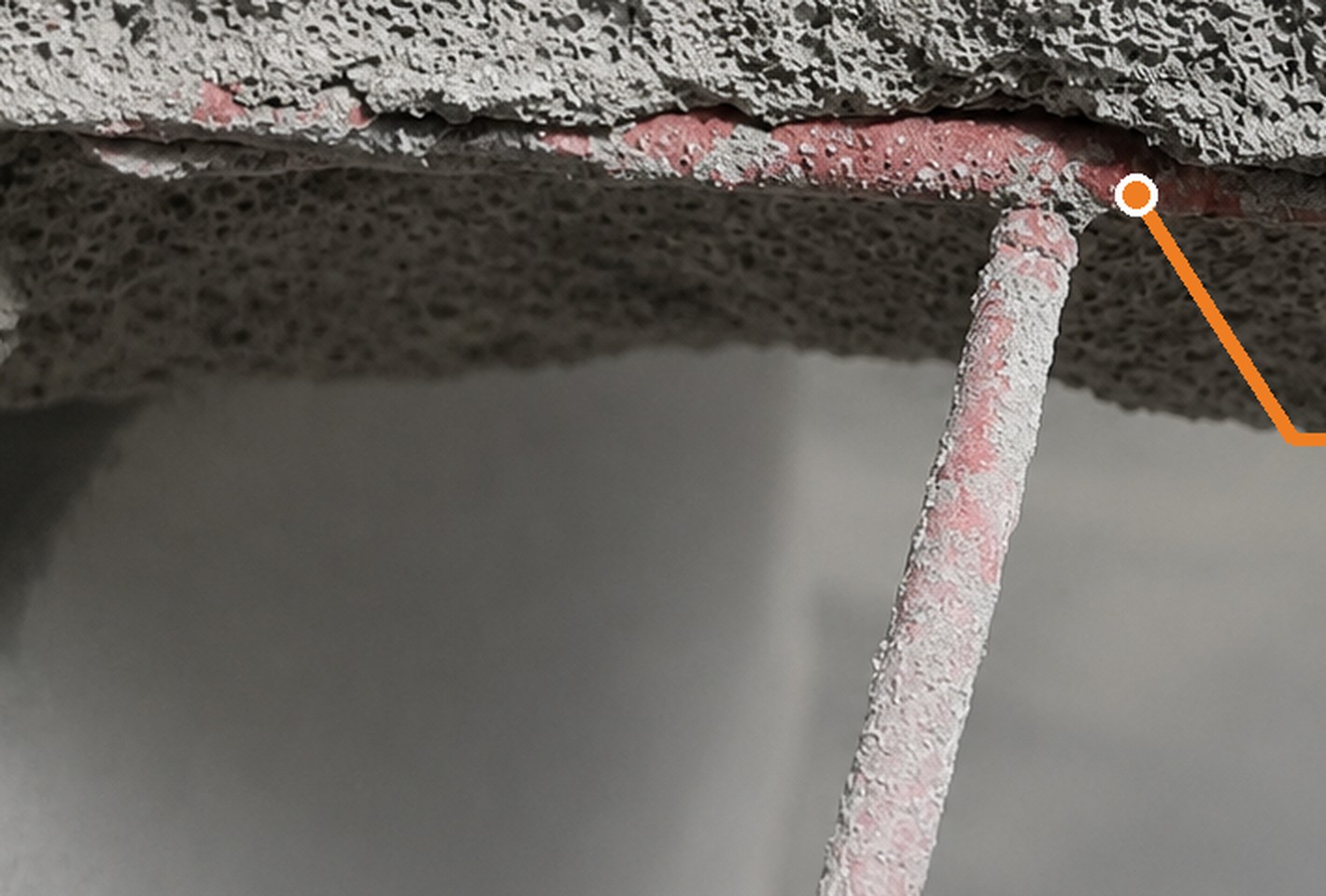

Bức ảnh trên cho thấy rõ cả hai vế của vấn đề. Cấu trúc bọt khí xốp của bê tông khí chưng áp - thứ tạo nên ưu điểm nhẹ và cách nhiệt của panel - chính là thứ khiến thép bên trong không được bảo vệ tự nhiên như trong bê tông đặc. Và giải pháp nằm ngay cạnh đó: lớp sơn chống gỉ màu hồng phủ kín thanh thép.

Đây cũng là cách kiểm tra thực tế đơn giản nhất mà chủ nhà hay kỹ sư giám sát có thể tự làm: khi có một tấm bị vỡ hoặc bị cắt tại công trường, hãy nhìn vào mặt cắt. Thanh thép có lớp phủ màu rõ rệt bám đều quanh thân là dấu hiệu tốt.

Yêu cầu tại mục 5.3.4 TCVN 12867:2020	Nội dung
Loại thép	Thép mạ kẽm, thép không gỉ hoặc thép được bảo vệ chống ăn mòn
Tiêu chuẩn thép	Đáp ứng yêu cầu quy định trong TCVN 1651:2018
Mức độ chống ăn mòn	Thử theo Điều 9 của TCVN 12868:2020; hiệu số tỷ lệ diện tích gỉ của tổ mẫu thí nghiệm so với tổ mẫu đối chứng không vượt quá 5 %
Chiều dày lớp bê tông bảo vệ	Không nhỏ hơn 10 mm

Chú ý cách diễn đạt của tiêu chuẩn: ngưỡng 5 % là hiệu số so với tổ mẫu đối chứng, không phải tỷ lệ gỉ tuyệt đối. Khi đọc phiếu kết quả thử chống ăn mòn, cần xem có đủ cả hai tổ mẫu - tổ thí nghiệm và tổ đối chứng - hay không.

Kết quả thử nghiệm thực tế trên cốt thép Panel ALC E-Block

Phần này công bố kết quả thử nghiệm do Công ty Cổ phần Khoa học Công nghệ Bách Khoa TP.HCM (BKTECHS) thực hiện trên sản phẩm bê tông khí chưng áp E-Block, báo cáo số 48/BKTECHS ngày 25/01/2019, người thực hiện là PGS.TS. Trần Văn Miền.

Điểm đáng chú ý về cơ sở kỹ thuật: đợt thử này không áp dụng TCVN mà áp dụng trực tiếp hai tiêu chuẩn Châu Âu chuyên biệt cho bê tông khí chưng áp - BS EN 990:2002 (phương pháp thử kiểm chứng khả năng bảo vệ chống ăn mòn cốt thép trong bê tông khí chưng áp) và BS EN 12269-1:2000 (xác định ứng xử bám dính giữa cốt thép và bê tông khí chưng áp bằng phương pháp thử dầm). Lý do là thời điểm tháng 01/2019, bộ TCVN 12867/12868 chưa được ban hành.

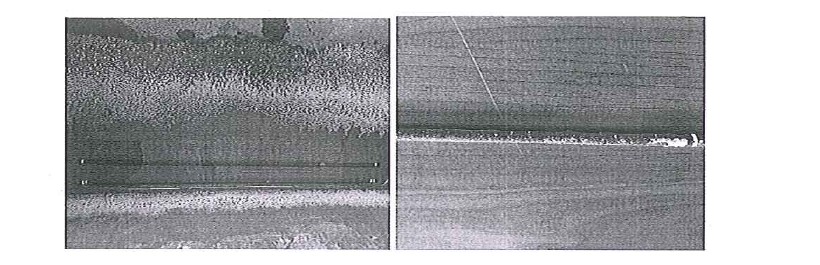

Phép thử 1 - Hiệu quả lớp phủ chống ăn mòn: 10 chu kỳ ngâm muối, không gỉ

Quy trình thử:

• Ngâm mẫu cốt thép trong bể dung dịch NaCl nồng độ 3 % theo khối lượng, trong 2 giờ.
• Sấy mẫu ở nhiệt độ 30 °C trong 70 giờ.
• Lặp lại liên tục 10 chu kỳ ngâm – sấy như trên.
• Đo và ghi nhận đường kính, chiều dài và khối lượng của cốt thép trước và sau toàn bộ quá trình, bằng thước cặp điện tử vạch chia 0,01 mm.

Mẫu	Đường kính ban đầu / kết thúc (mm)	Khối lượng ban đầu / kết thúc (g)	Ghi nhận
Mẫu 1	5,23 / 5,22	76,6 / 76,5	Lớp phủ chưa bị gỉ
Mẫu 2	5,22 / 5,22	77,4 / 77,4	Lớp phủ chưa bị gỉ
Mẫu 3	5,34 / 5,35	77,2 / 77,1	Lớp phủ chưa bị gỉ

Kết luận nguyên văn của báo cáo: sau 10 chu kỳ ngâm và sấy mẫu cốt thép liên tục theo trình tự thí nghiệm của BS EN 12269-1:2000, bề mặt lớp phủ của cả 3 mẫu vẫn chưa xuất hiện hiện tượng gỉ.

Cách đọc số liệu này cho đúng: biến thiên đường kính và khối lượng giữa hai lần đo đều nằm ở mức 0,01 mm và 0,1 g - tức trong phạm vi sai số của phép đo, không phản ánh sự mất vật liệu do ăn mòn. Điều được chứng minh ở đây là lớp phủ còn nguyên vẹn sau 10 chu kỳ môi trường muối, chứ không phải một con số tuổi thọ cụ thể.

Phép thử 2 - Độ bám dính giữa cốt thép và bê tông khí: 1,71 N/mm²

Lớp phủ chống gỉ tốt mới giải quyết được một nửa vấn đề. Nửa còn lại là: thép có bám chặt vào bê tông khí không? Nếu thép trượt tự do trong lỗ của nó thì dù không gỉ, nó cũng không gánh được lực kéo - tấm sẽ ứng xử như thể không có cốt thép.

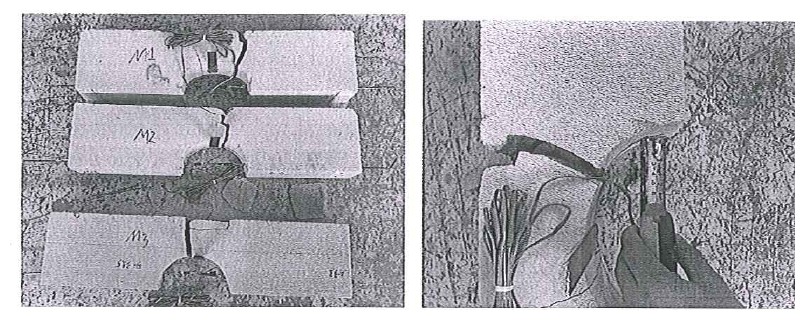

Phép thử dầm (beam test) theo BS EN 12269-1:2000 trả lời câu hỏi đó. Mẫu dầm bê tông khí có cốt thép được đặt lên hệ gối uốn, gắn strain gauge đo biến dạng thép và kết nối máy tính ghi dữ liệu liên tục, sau đó gia tải đến khi mẫu bị phá hoại.

Ứng suất bám dính được tính bằng công thức τ = F/(π × ø × l), trong đó F là lực kéo trong thanh cốt thép tại thời điểm phá hoại (suy ra từ biến dạng đo được và mô đun đàn hồi của thép, lấy 200 000 N/mm²), ø là đường kính thanh thép và l là chiều dài đoạn thép cắm trong bê tông khí ở nửa mẫu xảy ra phá hoại.

Mẫu	Biến dạng lớn nhất (×10⁻⁶ mm)	Ứng suất bám dính lớn nhất (N/mm²)	Ghi nhận khi phá hoại
Mẫu 1	1 615,17	1,30	Phá hủy bê tông và thép bị tuột 2 cm
Mẫu 2	1 565,88	1,26	Phá hủy bê tông và thép bị tuột 1 cm
Mẫu 3	3 188,63	2,57	Phá hủy bê tông và thép bị tuột 2 cm
Trung bình	-	1,71	-

Hai điều đáng chú ý trong kết quả này. Thứ nhất, biểu đồ quan hệ giữa ứng suất bám dính và biến dạng của cả ba mẫu đều gần như tuyến tính cho tới thời điểm phá hoại - nghĩa là liên kết thép–bê tông làm việc ổn định, không bị tuột đột ngột ở mức tải thấp.

Thứ hai, ở cả ba mẫu, phá hoại xảy ra kèm theo việc bê tông bị phá hủy chứ không phải thép trượt trơn ra khỏi khối bê tông còn nguyên vẹn. Đây là dấu hiệu của liên kết tốt: bê tông đạt tới giới hạn của nó trước khi liên kết bám dính bị mất.

Panel 1 lớp thép hay 2 lớp thép - chọn thế nào cho đúng?

Đây là câu hỏi mà khách hàng hay phân vân: "2 lớp thép chắc hơn, nên chọn 2 lớp". Cách hiểu đúng phụ thuộc vào việc tấm panel làm việc ra sao trong công trình của bạn.

Nguyên lý: thép chỉ phát huy tác dụng khi nằm ở vùng chịu kéo. Với một tấm chịu uốn theo một chiều duy nhất - ví dụ tấm sàn kê hai đầu, luôn võng xuống dưới - vùng chịu kéo luôn là thớ dưới, và một lớp thép đặt đúng vị trí đã làm được việc. Với cấu kiện có thể bị uốn theo cả hai chiều, hoặc chịu tải đảo chiều (tường chịu gió hút và gió đẩy), thì cần thép ở cả hai phía.

Tiêu chí	Panel 1 lớp lưới thép	Panel 2 lớp lưới thép
Phạm vi dùng phổ biến	Vách ngăn, tường bao, lót sàn 100–150mm	Sàn nhịp lớn, cấu kiện chịu uốn cao hoặc chịu tải đảo chiều
Khả năng chịu uốn	Đủ cho nhóm ứng dụng bao che thông thường	Cao hơn rõ rệt khi tấm làm việc chịu uốn hai chiều
Chi phí	Kinh tế hơn	Cao hơn
Rủi ro khi chọn sai	Dùng cho nhịp quá lớn hoặc tấm quá dài sẽ không đạt chỉ tiêu chịu uốn	Trả thêm tiền cho phần thép không phát huy tác dụng

Khuyến nghị thực tế: đừng mặc định nhiều thép hơn là tốt hơn. Với vách ngăn, tường bao và lót sàn 100–150 mm - nhóm chiếm đa số công trình dân dụng - panel một lớp thép đã đáp ứng yêu cầu, và chọn hai lớp chỉ làm tăng chi phí mà không tăng giá trị sử dụng.

Ngược lại, có một trường hợp cần cảnh giác theo chiều ngược lại: tấm dài dùng lưới thép đơn rất dễ không đạt chỉ tiêu chịu uốn 1,5 lần trọng lượng bản thân theo TCVN 12867:2020. Khi đặt hàng tấm dài trên 3 m, cần yêu xác nhận rõ cấu hình thép tương ứng.

Cách kiểm tra cốt thép panel

• phiếu kết quả thử chống ăn mòn cốt thép: theo Điều 9 TCVN 12868:2020
• Yêu cầu loại thép sử dụng: mạ kẽm, không gỉ hay phủ chống ăn mòn - và chứng chỉ thép đáp ứng TCVN 1651:2018.
• Hỏi rõ chiều dày lớp bê tông bảo vệ. Tiêu chuẩn quy định không nhỏ hơn 10 mm
• Với tấm dài trên 2 000 mm: yêu cầu khả năng chịu uốn và khả năng treo vật nặng, vì đây là hai chỉ tiêu bắt buộc cho nhóm tấm này.
• Với tấm đặt theo cấu hình đặc biệt: yêu cầu ghi rõ cấu hình lưới thép (1 lớp hay 2 lớp, đường kính)
• Quan sát mặt cắt tấm bị cắt hoặc bị vỡ tại công trường: đây là cơ hội nhìn thấy trực tiếp lưới thép bên trong. Kiểm tra ba điểm - thép có nằm đúng vị trí giữa chiều dày (với tấm 1 lớp) không; lớp phủ chống gỉ có bám đều kín thân thanh thép không; và có vệt gỉ nâu nào trên thép chưa. Xem ảnh minh họa ở đầu bài để biết mặt cắt đạt yêu cầu trông như thế nào.

Câu hỏi thường gặp

1. Tấm Panel ALC có cốt thép bên trong không?

Có. Đây chính là điểm khác biệt căn bản giữa tấm Panel ALC và viên gạch AAC dù cả hai cùng làm từ bê tông khí chưng áp. Lưới thép hàn đặt sẵn bên trong tấm là thành phần gánh lực kéo, giúp tấm làm việc được như một cấu kiện chịu uốn - cẩu lắp nguyên tấm, vượt nhịp, treo vật nặng.

2. Cốt thép trong panel ALC có bị gỉ không?

Không, nếu tấm đạt chuẩn. TCVN 12867:2020 mục 5.3.4 bắt buộc cốt thép phải là thép mạ kẽm, thép không gỉ hoặc thép được bảo vệ chống ăn mòn, với hiệu số tỷ lệ diện tích gỉ so với tổ mẫu đối chứng không vượt quá 5 %. Kết quả thử thực tế trên sản phẩm E-Block do BKTECHS thực hiện theo BS EN 990:2002 cho thấy sau 10 chu kỳ ngâm dung dịch NaCl 3 % và sấy, lớp phủ của cả 3 mẫu vẫn chưa xuất hiện gỉ.

3. Vì sao thép trong bê tông khí phải phủ chống gỉ, còn bê tông thường thì không?

Bê tông thường đặc chắc và có tính kiềm cao, tạo môi trường giúp bề mặt thép hình thành lớp màng thụ động chống gỉ một cách tự nhiên. Bê tông khí chưng áp có cấu trúc bọt khí, độ rỗng cao nên hơi ẩm và không khí xâm nhập dễ hơn, không tạo được điều kiện bảo vệ tương đương. Vì vậy tiêu chuẩn bắt buộc phải xử lý chống ăn mòn cho cốt thép.

4. Độ bám dính giữa cốt thép và bê tông khí là bao nhiêu?

Theo kết quả thử dầm (beam test) theo BS EN 12269-1:2000 do BKTECHS thực hiện trên sản phẩm E-Block, ứng suất bám dính lớn nhất của 3 mẫu lần lượt là 1,30 / 1,26 / 2,57 N/mm², ứng suất bám dính trung bình đạt 1,71 N/mm². Ở cả ba mẫu, phá hoại xảy ra kèm phá hủy bê tông chứ không phải thép trượt trơn - dấu hiệu của liên kết tốt.

5. Panel ALC 2 lớp thép có luôn tốt hơn 1 lớp không?

Không phải lúc nào cũng vậy về hiệu quả đầu tư. Thép chỉ phát huy tác dụng khi nằm ở vùng chịu kéo. Panel 2 lớp cần thiết cho sàn nhịp lớn, cấu kiện chịu uốn hai chiều hoặc chịu tải đảo chiều. Với vách ngăn, tường bao và lót sàn 100–150 mm, panel 1 lớp đã đáp ứng yêu cầu và chọn 2 lớp chỉ làm tăng chi phí.

6. Lớp bê tông bảo vệ cốt thép trong panel ALC dày bao nhiêu?

TCVN 12867:2020 quy định chiều dày lớp bê tông bảo vệ không nhỏ hơn 10 mm.

7. Cốt thép panel ALC dùng loại thép gì, đường kính bao nhiêu?

Theo TCVN 12867:2020, thép phải là thép mạ kẽm, thép không gỉ hoặc thép được bảo vệ chống ăn mòn, đáp ứng TCVN 1651:2018. Về đường kính, Phụ lục A tham khảo của tiêu chuẩn nêu ví dụ tấm dài 3 000 mm dùng 3 thanh Ø6 dọc kết hợp  thanh ngang. Cấu hình cụ thể do nhà sản xuất thiết kế theo chiều dài, chiều dày tấm và tải trọng dự kiến.

8. Làm sao biết tấm panel dùng thép đã xử lý chống gỉ hay thép trần?

Nhìn từ bên ngoài tấm nguyên vẹn thì không thể biết được - tấm dùng thép trần vẫn đạt cường độ chịu nén và trông không khác hàng đạt chuẩn. Cách nhanh tại công trường: khi có tấm bị cắt hoặc bị vỡ, nhìn vào mặt cắt - thép đạt chuẩn sẽ có lớp phủ chống gỉ bám kín thân thanh, thấy rõ bằng mắt thường (xem ảnh đầu bài).
